79

а б

в г

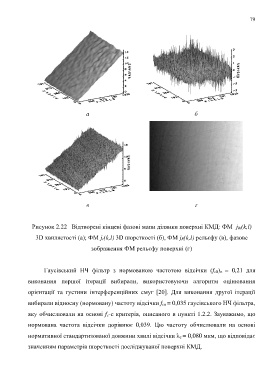

Рисунок 2.22 –Відтворені кінцеві фазові мапи ділянки поверхні КМД: ФМ j W(k,l)

3D хвилястості (а); ФМ j r(k,l) 3D шорсткості (б), ФМ j R(k,l) рельєфу (в), фазове

зображення ФМ рельєфу поверхні (г)

Гаусівський НЧ фільтр з нормованою частотою відсічки (f c0) n = 0,21 для

виконання першої ітерації вибирали, використовуючи алгоритм оцінювання

орієнтації та густини інтерференційних смуг [20]. Для виконання другої ітерації

вибирали відносну (нормовану) частоту відсічки f cn = 0,035 гаусівського НЧ фільтра,

яку обчислювали на основі f c-c критерія, описаного в пункті 1.2.2. Зауважимо, що

нормована частота відсічки дорівнює 0,039. Цю частоту обчислювали на основі

нормативної стандартизованої довжини хвилі відсічки λ c = 0,080 мкм, що відповідає

значенням параметрів шорсткості досліджуваної поверхні КМД.
