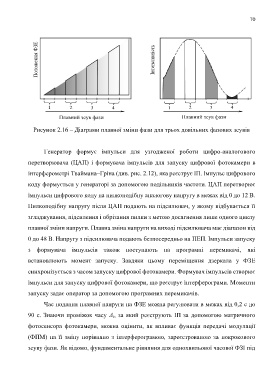

70



                  Положення ФЗЕ                                       Інтенсивність
















                      1         2        3         4                        1        2        3         4

                           Плавний зсув фази                                      Плавний зсув фази

                Рисунок 2.16 – Діаграми плавної зміни фази для трьох довільних фазових зсувів



                     Генератор  формує  імпульси  для  узгодженої  роботи  цифро-аналогового

             перетворювача (ЦАП)  і формувача імпульсів для запуску цифрової  фотокамери в

             інтерферометрі Тваймана–Гріна (див. рис. 2.12), яка реєструє ІП. Імпульс цифрового

             коду формується у генераторі за допомогою подільників частоти. ЦАП перетворює

             імпульси цифрового коду на пилкоподібну аналогову напругу в межах від 0 до 12 В.

             Пилкоподібну напругу після ЦАП подають на підсилювач, у якому відбувається її

             згладжування, підсилення і обрізання пилки з метою досягнення лише одного циклу

             плавної зміни напруги. Плавна зміна напруги на виході підсилювача має діапазон від

             0 до 48 В. Напругу з підсилювача подають безпосередньо на ПЕП. Імпульси запуску

             з  формувача  імпульсів  також  поступають  на  програмні  перемикачі,  які

             встановлюють  момент  запуску.  Завдяки  цьому  переміщення  дзеркала  у  ФЗЕ

             синхронізується з часом запуску цифрової фотокамери. Формувач імпульсів створює

             імпульси для запуску цифрової фотокамери, що реєструє інтерферограми. Моменти

             запуску задає оператор за допомогою програмних перемикачів.

                     Час подання плавної напруги на ФЗЕ можна регулювати в межах від 0,2 с до

             90 с. Знаючи проміжок часу  Δ t, за який реєструють  ІП за допомогою матричного

             фотосенсора  фотокамери,  можна  оцінити,  як  впливає  функція  передачі  модуляції

             (ФПМ)  на  її  зміну  порівняно  з  інтерферограмою,  зареєстрованою  за  покрокового

             зсуву фази. Як відомо, фундаментальне рівняння для однохвильової часової ФЗІ під
