                     2.5 Експериментальна верифікація методу трикрокової фазозсувної

                                                      інтерферометрії



                     Експериментальну перевірку МТКІ здійснювали на установці, побудованій на

             базі інтерферометра Тваймана–Гріна. Для експериментів використовували еталонні

             зразки з відомими параметрами шорсткості, зокрема, сталеву кінцеву міру довжини,

             шорсткість поверхні якої відповідає 13 класу [89]. Щоб забезпечити плавний зсув

             фази  опорного  пучка  в  інтерферометрі,  необхідно  було  виготовити  фазозсувний

             пристрій (ФЗП), який здійснює плавне пересування прикріпленого до п’єзоелемента

             (п’єзокераміки) дзеркала у плечі  опорного  пучка інтерферометра Тваймана–Гріна

             (схему  інтерферометра  наведено  на  рис.  2.12).  Тому  для  повного  опису

             експериментальної  установки  попередньо  наведемо  дані  про  принципи  реалізації

             плавного  фазового  зсуву  в  інтерференційних  системах  і  будову  ФЗП,  який

             розроблено  і  створено  для  формування  послідовних  циклів  плавної  зміни  фази  в

             опорному  плечі  інтерферометра  і  реєстрації  необхідної  кількості  інтерферограм

             лише за один такий цикл.




                                                                              Фотокамера


                                                                               Об’єктив
                                                       К
                                   Лазер        Р

                                                                                          Об’єкт



                                                                               СП



                                                       Дзеркало


                                                                      ПЗК

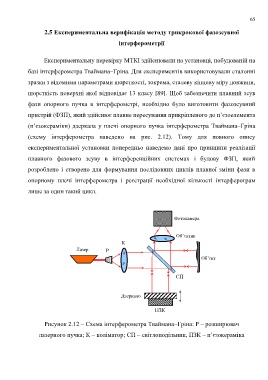

                     Рисунок 2.12 – Схема інтерферометра Тваймана–Гріна: Р – розширювач

                  лазерного пучка; К – коліматор; СП – світлоподільник, ПЗК – п’єзокераміка
