69
вводять у плече опорного променя фазозсувного інтерферометра, побудованого за
схемою Тваймана–Гріна. Плавний зсув дзеркала призводить до плавного фазового
зсуву хвильового фронту опорного пучка. Блок-схему макета електронного блока
наведено на рис. 2.15. Діаграми плавної зміни фази для трьох довільних (сліпих)
фазових зсувів наведено на рис. 2.16.

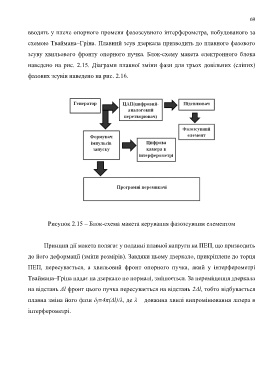

Рисунок 2.15 – Блок-схема макета керування фазозсувним елементом
Принцип дії макета полягає у поданні плавної напруги на ПЕП, що призводить
до його деформації (зміни розмірів). Завдяки цьому дзеркало, прикріплене до торця
ПЕП, пересувається, а хвильовий фронт опорного пучка, який у інтерферометрі
Тваймана–Гріна падає на дзеркало по нормалі, змінюється. За переміщення дзеркала
на відстань Δl фронт цього пучка пересувається на відстань 2Δl, тобто відбувається
плавна зміна його фази δ j=4π(Δl)/λ, де λ – довжина хвилі випромінювання лазера в
інтерферометрі.
