P. 68
68
ФЗЕ, а отже, використання каліброваних комерційних ФЗП. Щоб керувати
некаліброваним ФЗЕ під час реєстрації інтерферограм з довільним зсувом фази
опорного променя достатньо лише використати ІВ-метод та розробити програму
генерування часових інтервалів реєстрації з довільними моментами їх запуску під
час переміщення ФЗЕ.
Для реалізації МТКІ створено макет ФЗП [94]. Макет ФЗП містить ФЗЕ, що
складається з п’єзоелектричного перетворювача (ПЕП) і прикріпленого до його
торця дзеркала, та електронний блок керування для плавного лінійного переміщення
дзеркала (рис. 2.14).

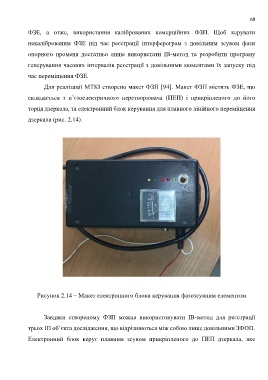

Рисунок 2.14 – Макет електронного блока керування фазозсувним елементом
Завдяки створеному ФЗП можна використовувати ІВ-метод для реєстрації
трьох ІП об’єкта дослідження, що відрізняються між собою лише довільними ЗФОП.
Електронний блок керує плавним зсувом прикріпленого до ПЕП дзеркала, яке
