Page 75 - dyser_Stankevych

75

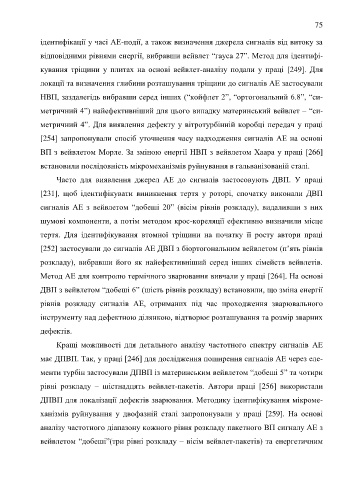

ідентифікації у часі АЕ-події, а також визначення джерела сигналів від витоку за

відповідними рівнями енергії, вибравши вейвлет “гауса 27”. Метод для ідентифі-

кування тріщини у плитах на основі вейвлет-аналізу подали у праці [249]. Для

локації та визначення глибини розташування тріщини до сигналів АЕ застосували

НВП, заздалегідь вибравши серед інших (“койфлет 2”, “ортогональний 6.8”, “си-

метричний 4”) найефективніший для цього випадку материнський вейвлет – “си-

метричний 4”. Для виявлення дефекту у вітротурбінній коробці передач у праці

[254] запропонували спосіб уточнення часу надходження сигналів АЕ на основі

ВП з вейвлетом Морле. За зміною енергії НВП з вейвлетом Хаара у праці [266]

встановили послідовність мікромеханізмів руйнування в гальванізованій сталі.

Часто для виявлення джерел АЕ до сигналів застосовують ДВП. У праці

[231], щоб ідентифікувати виникнення тертя у роторі, спочатку виконали ДВП

сигналів АЕ з вейвлетом “добеші 20” (вісім рівнів розкладу), видаливши з них

шумові компоненти, а потім методом крос-кореляції ефективно визначили місце
тертя. Для ідентифікування втомної тріщини на початку її росту автори праці

[252] застосували до сигналів АЕ ДВП з біортогональним вейвлетом (п’ять рівнів
розкладу), вибравши його як найефективніший серед інших сімейств вейвлетів.

Метод АЕ для контролю термічного зварювання вивчали у праці [264]. На основі
ДВП з вейвлетом “добеші 6” (шість рівнів розкладу) встановили, що зміна енергії

рівнів розкладу сигналів АЕ, отриманих під час проходження зварювального

інструменту над дефектною ділянкою, відтворює розташування та розмір зварних

дефектів.

Кращі можливості для детального аналізу частотного спектру сигналів АЕ

має ДПВП. Так, у праці [246] для дослідження поширення сигналів АЕ через еле-

менти турбін застосували ДПВП із материнським вейвлетом “добеші 5” та чотири

рівні розкладу – шістнадцять вейвлет-пакетів. Автори праці [256] використали

ДПВП для локалізації дефектів зварювання. Методику ідентифікування мікроме-

ханізмів руйнування у двофазній сталі запропонували у праці [259]. На основі

аналізу частотного діапазону кожного рівня розкладу пакетного ВП сигналу АЕ з

вейвлетом “добеші”(три рівні розкладу – вісім вейвлет-пакетів) та енергетичним
