Page 76 - dyser_Stankevych

76

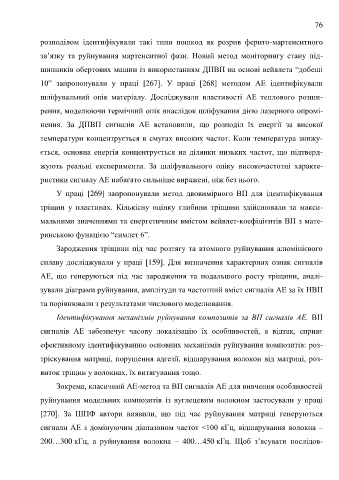

розподілом ідентифікували такі типи пошкод як розрив ферито-мартенситного

зв’язку та руйнування мартенситної фази. Новий метод моніторингу стану під-

шипників обертових машин із використанням ДПВП на основі вейвлета “добеші

10” запропонували у праці [267]. У праці [268] методом АЕ ідентифікували

шліфувальний опік матеріалу. Досліджували властивості АЕ теплового розши-

рення, моделюючи термічний опік внаслідок шліфування дією лазерного опромі-

нення. За ДПВП сигналів АЕ встановили, що розподіл їх енергії за високої

температури концентрується в смугах високих частот. Коли температура знижу-

ється, основна енергія концентрується на ділянки низьких частот, що підтверд-

жують реальні експерименти. За шліфувального опіку високочастотні характе-

ристики сигналу AE набагато сильніше виражені, ніж без нього.

У праці [269] запропонували метод двовимірного ВП для ідентифікування

тріщин у пластинах. Кількісну оцінку глибини тріщини здійснювали за макси-

мальними значеннями та енергетичним вмістом вейвлет-коефіцієнтів ВП з мате-
ринською функцією “симлет 6”.

Зародження тріщини під час розтягу та втомного руйнування алюмінієвого
сплаву досліджували у праці [159]. Для визначення характерних ознак сигналів

АЕ, що генеруються під час зародження та подальшого росту тріщини, аналі-
зували діаграми руйнування, амплітуди та частотний вміст сигналів АЕ за їх НВП

та порівнювали з результатами числового моделювання.

Ідентифікування механізмів руйнування композитів за ВП сигналів АЕ. ВП

сигналів АЕ забезпечує часову локалізацію їх особливостей, а відтак, сприяє

ефективному ідентифікуванню основних механізмів руйнування композитів: роз-

тріскування матриці, порушення адгезії, відшарування волокон від матриці, роз-

виток тріщин у волокнах, їх витягування тощо.

Зокрема, класичний АЕ-метод та ВП сигналів АЕ для вивчення особливостей

руйнування модельних композитів із вуглецевим волокном застосували у праці

[270]. За ШПФ автори виявили, що під час руйнування матриці генеруються

сигнали АЕ з домінуючим діапазоном частот <100 кГц, відшарування волокна –

200…300 кГц, а руйнування волокна – 400…450 кГц. Щоб з’ясувати послідов-
