Page 80 - dyser_Stankevych

80

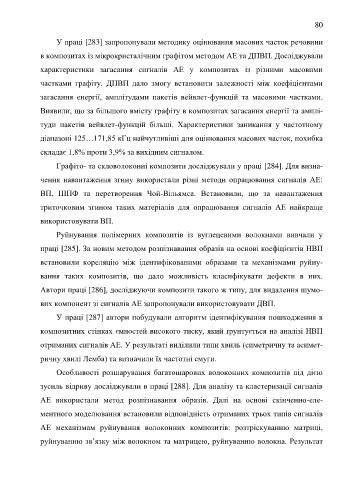

У праці [283] запропонували методику оцінювання масових часток речовини

в композитах із мікрокристалічним графітом методом АЕ та ДПВП. Досліджували

характеристики загасання сигналів АЕ у композитах із різними масовими

частками графіту. ДПВП дало змогу встановити залежності між коефіцієнтами

загасання енергії, амплітудами пакетів вейвлет-функцій та масовими частками.

Виявили, що за більшого вмісту графіту в композитах загасання енергії та амплі-

туди пакетів вейвлет-функцій більші. Характеристики заникання у частотному

діапазоні 125…171,85 кГц найчутливіші для оцінювання масових часток, похибка

складає 1,8% проти 3,9% за вихідним сигналом.

Графіто- та скловолоконні композити досліджували у праці [284]. Для визна-

чення навантаження згину використали різні методи опрацювання сигналів АЕ:

ВП, ШПФ та перетворення Чой-Вільямса. Встановили, що за навантаження

триточковим згином таких матеріалів для опрацювання сигналів АЕ найкраще

використовувати ВП.
Руйнування полімерних композитів із вуглецевими волокнами вивчали у

праці [285]. За новим методом розпізнавання образів на основі коефіцієнтів НВП
встановили кореляцію між ідентифікованими образами та механізмами руйну-

вання таких композитів, що дало можливість класифікувати дефекти в них.
Автори праці [286], досліджуючи композити такого ж типу, для видалення шумо-

вих компонент зі сигналів АЕ запропонували використовувати ДВП.

У праці [287] автори побудували алгоритм ідентифікування пошкодження в

композитних стінках ємностей високого тиску, який ґрунтується на аналізі НВП

отриманих сигналів АЕ. У результаті виділили типи хвиль (симетричну та асимет-

ричну хвилі Лемба) та визначили їх частотні смуги.

Особливості розшарування багатошарових волоконних композитів під дією

зусиль відриву досліджували в праці [288]. Для аналізу та кластеризації сигналів

АЕ використали метод розпізнавання образів. Далі на основі скінченно-еле-

ментного моделювання встановили відповідність отриманих трьох типів сигналів

АЕ механізмам руйнування волоконних композитів: розтріскуванню матриці,

руйнуванню зв’язку між волокном та матрицею, руйнуванню волокна. Результат
