Page 78 - dyser_Stankevych

78

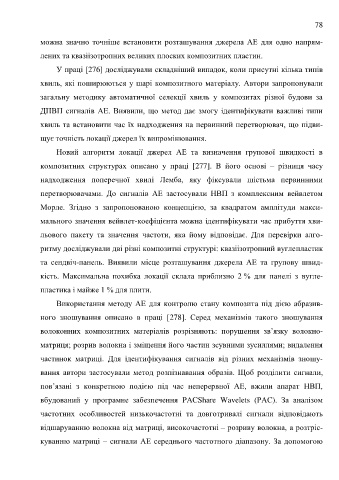

можна значно точніше встановити розташування джерела АЕ для одно напрям-

лених та квазіізотропних великих плоских композитних пластин.

У праці [276] досліджували складніший випадок, коли присутні кілька типів

хвиль, які поширюються у шарі композитного матеріалу. Автори запропонували

загальну методику автоматичної селекції хвиль у композитах різної будови за

ДПВП сигналів АЕ. Виявили, що метод дає змогу ідентифікувати важливі типи

хвиль та встановити час їх надходження на первинний перетворювач, що підви-

щує точність локації джерел їх випромінювання.

Новий алгоритм локації джерел АЕ та визначення групової швидкості в

композитних структурах описано у праці [277]. В його основі – різниця часу

надходження поперечної хвилі Лемба, яку фіксували шістьма первинними

перетворювачами. До сигналів АЕ застосували НВП з комплексним вейвлетом

Морле. Згідно з запропонованою концепцією, за квадратом амплітуди макси-

мального значення вейвлет-коефіцієнта можна ідентифікувати час прибуття хви-
льового пакету та значення частоти, яка йому відповідає. Для перевірки алго-

ритму досліджували дві різні композитні структурі: квазіізотропний вуглепластик
та сендвіч-панель. Виявили місце розташування джерела АЕ та групову швид-

кість. Максимальна похибка локації склала приблизно 2 % для панелі з вугле-
пластика і майже 1 % для плити.

Використання методу АЕ для контролю стану композита під дією абразив-

ного зношування описано в праці [278]. Серед механізмів такого зношування

волоконних композитних матеріалів розрізняють: порушення зв’язку волокно-

матриця; розрив волокна і зміщення його частин зсувними зусиллями; видалення

частинок матриці. Для ідентифікування сигналів від різних механізмів зношу-

вання автори застосували метод розпізнавання образів. Щоб розділити сигнали,

пов’язані з конкретною подією під час неперервної АЕ, вжили апарат НВП,

вбудований у програмне забезпечення PACShare Wavelets (PAC). За аналізом

частотних особливостей низькочастотні та довготривалі сигнали відповідають

відшаруванню волокна від матриці, високочастотні – розриву волокна, а розтріс-

куванню матриці – сигнали АЕ середнього частотного діапазону. За допомогою
