163

під час руйнування зразків із чистого алюмінію:

а – у стані постачання; б – після відпалу.

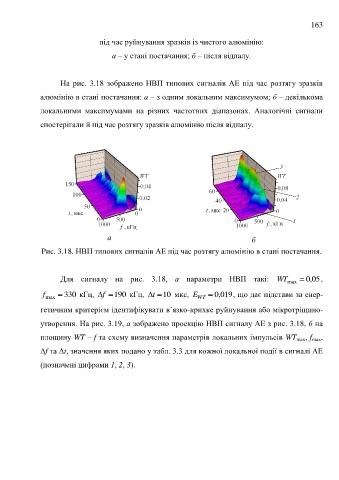

На рис. 3.18 зображено НВП типових сигналів АЕ під час розтягу зразків

алюмінію в стані постачання: а – з одним локальним максимумом; б – декількома

локальними максимумами на різних частотних діапазонах. Аналогічні сигнали

спостерігали й під час розтягу зразків алюмінію після відпалу.

а б

Рис. 3.18. НВП типових сигналів АЕ під час розтягу алюмінію в стані постачання.

Для сигналу на рис. 3.18, а параметри НВП такі: WT max  , 0 05,

f max  330 кГц, f  190 кГц, t  10 мкс, E WT  , 0 019, що дає підстави за енер-

гетичним критерієм ідентифікувати в’язко-крихке руйнування або мікротріщино-

утворення. На рис. 3.19, а зображено проекцію НВП сигналу АЕ з рис. 3.18, б на

площину WT – f та схему визначення параметрів локальних імпульсів WT max , f max ,

Δf та Δt, значення яких подано у табл. 3.3 для кожної локальної події в сигналі АЕ

(позначені цифрами 1, 2, 3).
