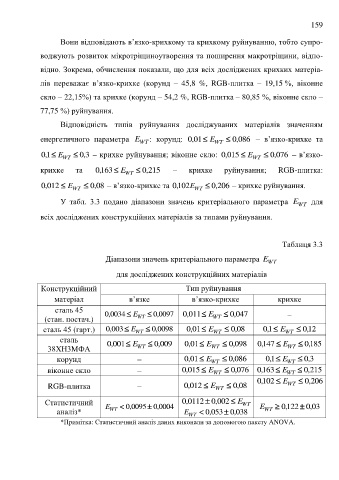

Page 159 - dyser_Stankevych

159

Вони відповідають в’язко-крихкому та крихкому руйнуванню, тобто супро-

воджують розвиток мікротріщиноутворення та поширення макротріщини, відпо-

відно. Зокрема, обчислення показали, що для всіх досліджених крихких матеріа-

лів переважає в’язко-крихке (корунд – 45,8 %, RGB-плитка – 19,15 %, віконне

скло – 22,15%) та крихке (корунд – 54,2 %, RGB-плитка – 80,85 %, віконне скло –

77,75 %) руйнування.

Відповідність типів руйнування досліджуваних матеріалів значенням

енергетичного параметра E WT : корунд: ,0 01 E WT  , 0 086 – в’язко-крихке та

1 , 0  E WT  3 , 0 – крихке руйнування; віконне скло: 015,0  E WT  , 0 076 – в’язко-

крихке та , 0 163 E WT  , 0 215 – крихке руйнування; RGB-плитка:

, 0 012  E WT  , 0 08 – в’язко-крихке та 102,0 E WT  , 0 206 – крихке руйнування.

У табл. 3.3 подано діапазони значень критеріального параметра E WT для

всіх досліджених конструкційних матеріалів за типами руйнування.

Таблиця 3.3

Діапазони значень критеріального параметра E WT

для досліджених конструкційних матеріалів

Конструкційний Тип руйнування

матеріал в’язке в’язко-крихке крихке
сталь 45 , 0 0034  E  , 0 0097 0 , 011 E  , 0 047
(стан. постач.) WT WT –
сталь 45 (гарт.) , 0 003  E WT  , 0 0098 , 0 01 E WT  , 0 08 1 , 0  E WT  , 0 12

сталь , 0 001 E  , 0 009 , 0 01 E  , 0 098 , 0 147  E  , 0 185
38ХН3МФА WT WT WT
корунд – , 0 01 E WT  , 0 086 1 , 0  E WT  3 , 0
віконне скло – , 0 015  E WT  , 0 076 0 , 163 E WT  , 0 215
, 0 102  E  , 0 206
RGB-плитка – , 0 012  E WT  , 0 08 WT

Статистичний E  , 0 0095  , 0 0004 , 0 0112  002,0  E WT E  , 0 122  , 0 03
аналіз* WT E WT  , 0 053 , 0 038 WT

*Примітка: Статистичний аналіз даних виконали за допомогою пакету ANOVA.
