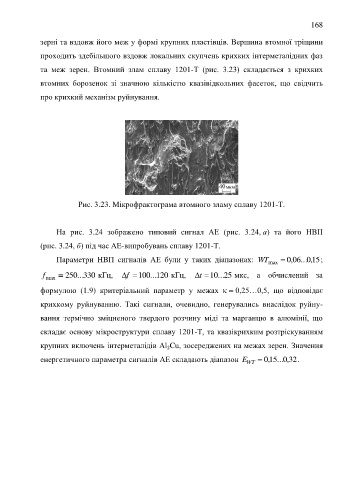

168

зерні та вздовж його меж у формі крупних пластівців. Вершина втомної тріщини

проходить здебільшого вздовж локальних скупчень крихких інтерметалідних фаз

та меж зерен. Втомний злам сплаву 1201-Т (рис. 3.23) складається з крихких

втомних борозенок зі значною кількістю квазівідкольних фасеток, що свідчить

про крихкий механізм руйнування.

Рис. 3.23. Мікрофрактограма втомного зламу сплаву 1201-Т.

На рис. 3.24 зображено типовий сигнал АЕ (рис. 3.24, а) та його НВП

(рис. 3.24, б) під час АЕ-випробувань сплаву 1201-Т.

Параметри НВП сигналів АЕ були у таких діапазонах: WT max  , 0 06 ... , 0 15;

f max  250 ... 330 кГц, f  100 ... 120 кГц, t  10 ... 25 мкс, а обчислений за

формулою (1.9) критеріальний параметр у межах κ = 0,25…0,5, що відповідає

крихкому руйнуванню. Такі сигнали, очевидно, генерувались внаслідок руйну-

вання термічно зміцненого твердого розчину міді та марганцю в алюмінії, що

складає основу мікроструктури сплаву 1201-Т, та квазікрихким розтріскуванням

крупних включень інтерметалідів Al Cu, зосереджених на межах зерен. Значення
2
енергетичного параметра сигналів АЕ складають діапазон E WT  , 0 15 ... , 0 32.
