158
в г

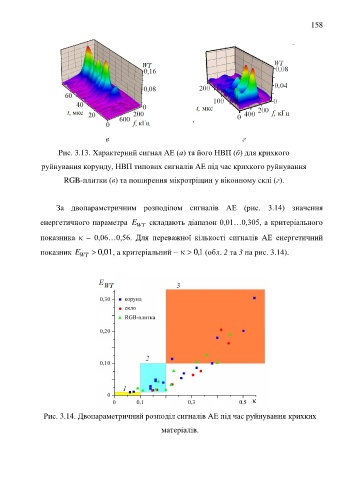

Рис. 3.13. Характерний сигнал АЕ (а) та його НВП (б) для крихкого
руйнування корунду, НВП типових сигналів АЕ під час крихкого руйнування
RGB-плитки (в) та поширення мікротріщин у віконному склі (г).
За двопараметричним розподілом сигналів АЕ (рис. 3.14) значення
енергетичного параметра E WT складають діапазон 0,01…0,305, а критеріального
показника κ – 0,06…0,56. Для переважної кількості сигналів АЕ енергетичний
показник E WT , 0 01, а критеріальний – 1 , 0 (обл. 2 та 3 на рис. 3.14).
Рис. 3.14. Двопараметричний розподіл сигналів АЕ під час руйнування крихких
матеріалів.
