166

а б

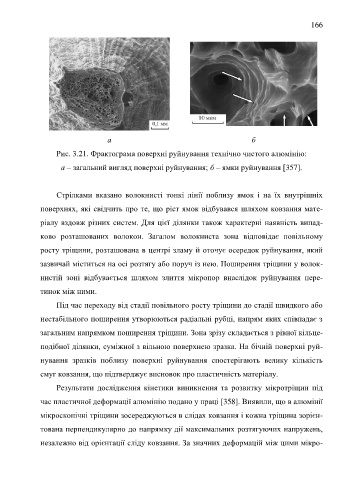

Рис. 3.21. Фрактограма поверхні руйнування технічно чистого алюмінію:

а – загальний вигляд поверхні руйнування; б – ямки руйнування [357].

Стрілками вказано волокнисті тонкі лінії поблизу ямок і на їх внутрішніх

поверхнях, які свідчить про те, що ріст ямок відбувався шляхом ковзання мате-

ріалу вздовж різних систем. Для цієї ділянки також характерні наявність випад-

ково розташованих волокон. Загалом волокниста зона відповідає повільному

росту тріщини, розташована в центрі зламу й оточує осередок руйнування, який

зазвичай міститься на осі розтягу або поруч із нею. Поширення тріщини у волок-

нистій зоні відбувається шляхом злиття мікропор внаслідок руйнування пере-

тинок між ними.

Під час переходу від стадії повільного росту тріщини до стадії швидкого або

нестабільного поширення утворюються радіальні рубці, напрям яких співпадає з

загальним напрямком поширення тріщини. Зона зрізу складається з рівної кільце-

подібної ділянки, суміжної з вільною поверхнею зразка. На бічній поверхні руй-

нування зразків поблизу поверхні руйнування спостерігають велику кількість

смуг ковзання, що підтверджує висновок про пластичність матеріалу.

Результати дослідження кінетики виникнення та розвитку мікротріщин під

час пластичної деформації алюмінію подано у праці [358]. Виявили, що в алюмінії

мікроскопічні тріщини зосереджуються в слідах ковзання і кожна тріщина зорієн-

тована перпендикулярно до напрямку дії максимальних розтягуючих напружень,

незалежно від орієнтації сліду ковзання. За значних деформацій між цими мікро-
