Page 162 - dyser_Stankevych
P. 162
162

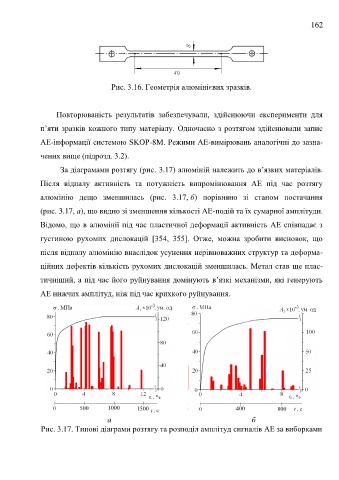

Рис. 3.16. Геометрія алюмінієвих зразків.
Повторюваність результатів забезпечували, здійснюючи експерименти для
п’яти зразків кожного типу матеріалу. Одночасно з розтягом здійснювали запис
АЕ-інформації системою SKOP-8М. Режими АЕ-вимірювань аналогічні до зазна-
чених вище (підрозд. 3.2).
За діаграмами розтягу (рис. 3.17) алюміній належить до в’язких матеріалів.
Після відпалу активність та потужність випромінювання АЕ під час розтягу
алюмінію дещо зменшилась (рис. 3.17, б) порівняно зі станом постачання
(рис. 3.17, а), що видно зі зменшення кількості АЕ-подій та їх сумарної амплітуди.
Відомо, що в алюмінії під час пластичної деформації активність АЕ співпадає з
густиною рухомих дислокацій [354, 355]. Отже, можна зробити висновок, що
після відпалу алюмінію внаслідок усунення нерівноважних структур та деформа-
ційних дефектів кількість рухомих дислокацій зменшилась. Метал став ще плас-
тичніший, а під час його руйнування домінують в’язкі механізми, які генерують
АЕ нижчих амплітуд, ніж під час крихкого руйнування.
а б
Рис. 3.17. Типові діаграми розтягу та розподіл амплітуд сигналів АЕ за виборками
