167

               скопічними  тріщинами  іноді  виникають  тріщини, орієнтовані  вздовж  сліду  ков-

               зання  (рис.  3.22).  Вивчення  ліній  ковзання  в  алюмінії  низкою  авторів  також

               вказують на те, що видимі лінії зсуву у деяких випадках складаються з окремих

               надзвичайно тонких мікротріщин.

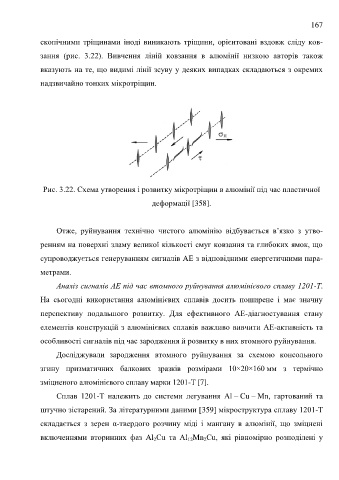

                Рис. 3.22. Схема утворення і розвитку мікротріщин в алюмінії під час пластичної


                                                      деформації [358].



                     Отже,  руйнування  технічно  чистого  алюмінію  відбувається  в’язко  з  утво-

               ренням на поверхні зламу великої кількості смуг ковзання та глибоких ямок, що

               супроводжується генеруванням сигналів АЕ з відповідними енергетичними пара-

               метрами.

                     Аналіз сигналів АЕ під час втомного руйнування алюмінієвого сплаву 1201-Т.

               На  сьогодні  використання  алюмінієвих  сплавів  досить  поширене  і  має  значну

               перспективу  подальшого  розвитку.  Для  ефективного  АЕ-діагностування  стану

               елементів конструкцій з алюмінієвих сплавів важливо вивчити АЕ-активність та

               особливості сигналів під час зародження й розвитку в них втомного руйнування.

                     Досліджували  зародження  втомного  руйнування  за  схемою  консольного

               згину  призматичних  балкових  зразків  розмірами  10×20×160 мм  з  термічно

               зміцненого алюмінієвого сплаву марки 1201-Т [7].

                     Сплав  1201-Т  належить  до  системи  легування  Al – Cu – Mn,  гартований  та

               штучно зістарений. За літературними даними [359] мікроструктура сплаву 1201-Т

               складається  з  зерен  α-твердого  розчину  міді  і  мангану  в  алюмінії,  що  зміцнені

               включеннями  вторинних  фаз  Al Сu  та  Al Mn Сu,  які  рівномірно  розподілені  у
                                                                         2
                                                       2
                                                                   12
