165

а б

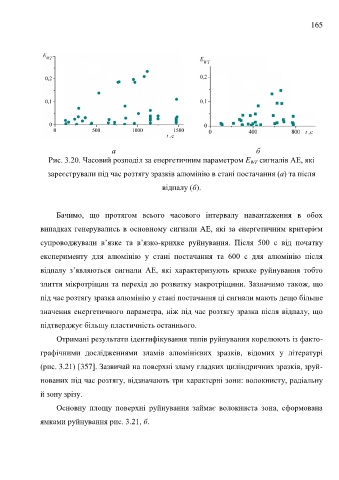

Рис. 3.20. Часовий розподіл за енергетичним параметром E сигналів АЕ, які
WT
зареєстрували під час розтягу зразків алюмінію в стані постачання (а) та після

відпалу (б).

Бачимо, що протягом всього часового інтервалу навантаження в обох

випадках генерувались в основному сигнали АЕ, які за енергетичним критерієм

супроводжували в’язке та в’язко-крихке руйнування. Після 500 с від початку

експерименту для алюмінію у стані постачання та 600 с для алюмінію після

відпалу з’являються сигнали АЕ, які характеризують крихке руйнування тобто

злиття мікротріщин та перехід до розвитку макротріщини. Зазначимо також, що

під час розтягу зразка алюмінію у стані постачання ці сигнали мають дещо більше

значення енергетичного параметра, ніж під час розтягу зразка після відпалу, що

підтверджує більшу пластичність останнього.

Отримані результати ідентифікування типів руйнування корелюють із факто-

графічними дослідженнями зламів алюмінієвих зразків, відомих у літературі

(рис. 3.21) [357]. Зазвичай на поверхні зламу гладких циліндричних зразків, зруй-

нованих під час розтягу, відзначають три характерні зони: волокнисту, радіальну

й зону зрізу.

Основну площу поверхні руйнування займає волокниста зона, сформована

ямками руйнування рис. 3.21, б.
