Page 160 - dyser_Stankevych

160

Узагальнивши отримані результати, встановили новий енергетичний кри-

терій ідентифікування типів макроруйнування конструкційних матеріалів за

значеннями енергетичного параметра локальних імпульсів сигналів АЕ:

E WT  , 0 01 – в’язке руйнування (пластична деформація);

, 0 01 E WT  1 , 0 – в’язко-крихке (мікротріщиноутворення);

E WT  1 , 0 – крихке руйнування (зародження і ріст макротріщини).

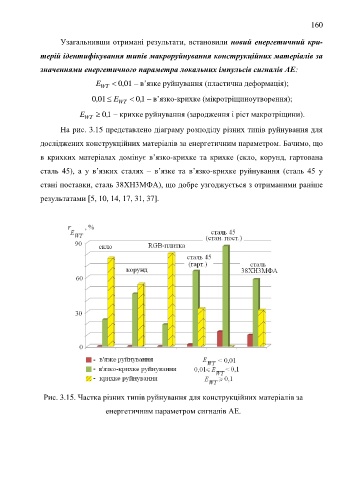

На рис. 3.15 представлено діаграму розподілу різних типів руйнування для

досліджених конструкційних матеріалів за енергетичним параметром. Бачимо, що

в крихких матеріалах домінує в’язко-крихке та крихке (скло, корунд, гартована
сталь 45), а у в’язких сталях – в’язке та в’язко-крихке руйнування (сталь 45 у

стані поставки, сталь 38ХН3МФА), що добре узгоджується з отриманими раніше
результатами [5, 10, 14, 17, 31, 37].

Рис. 3.15. Частка різних типів руйнування для конструкційних матеріалів за

енергетичним параметром сигналів АЕ.
