157

Обчислення частки енергетичних параметрів різних типів руйнування

показали, що під час руйнування сталі 38ХН3МФА найбільший їх відсоток

(68,3%) відповідає в’язкому та в’язко-крихкому руйнуванню, тобто дислокацій-

ним процесам та мікротріщиноутворенню (обл. 1, 2 на рис. 3.11, б). Водночас для

крихкої сталі 45 (гартованої) домінують в’язко-крихке та крихке руйнування –

98,2% (рис. 3.8, б).

Особливості руйнування крихких матеріалів. Крихкі матеріали навантажу-

вали різними схемами: триточкового згину – циліндричні зразки з корунду

(Ø 13,5 мм, l = 80 мм); стиску – тротуарну RGB-плитку з натрій-кальцій-

силікатного скла (плитка мала форму зрізаної піраміди, нижня основа якої квад-

рат зі стороною 95 мм, а верхня – зі стороною 90 мм; усередині плитка порож-

ниста (відсутня нижня грань) і має бокові стінки товщиною 15 мм, а товщина

верхньої грані – 10 мм; висота плитки – 60 мм.); розтягу пластинчастих і поза-

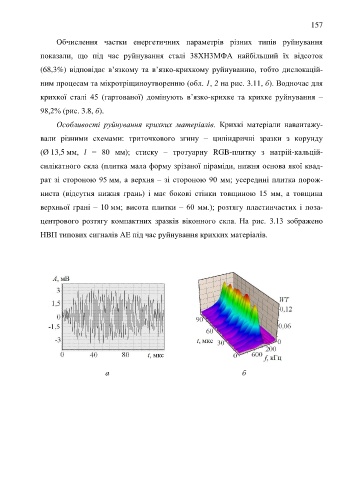

центрового розтягу компактних зразків віконного скла. На рис. 3.13 зображено
НВП типових сигналів АЕ під час руйнування крихких матеріалів.

а б
