156

а б

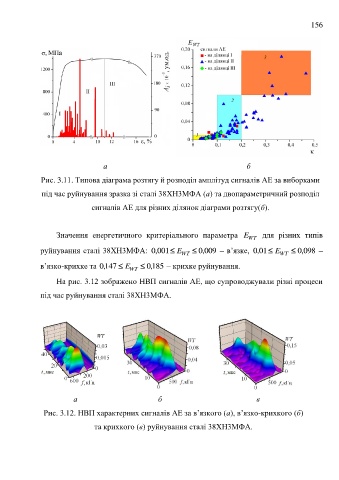

Рис. 3.11. Типова діаграма розтягу й розподіл амплітуд сигналів АЕ за виборками

під час руйнування зразка зі сталі 38ХН3МФА (а) та двопараметричний розподіл
сигналів АЕ для різних ділянок діаграми розтягу(б).

Значення енергетичного критеріального параметра E WT для різних типів

руйнування сталі 38ХН3МФА: 001,0  E WT  , 0 009 – в’язке, 01,0  E WT  , 0 098 –

в’язко-крихке та 147,0  E WT  , 0 185 – крихке руйнування.

На рис. 3.12 зображено НВП сигналів АЕ, що супроводжували різні процеси

під час руйнування сталі 38ХН3МФА.

а б в

Рис. 3.12. НВП характерних сигналів АЕ за в’язкого (а), в’язко-крихкого (б)
та крихкого (в) руйнування сталі 38ХН3МФА.
