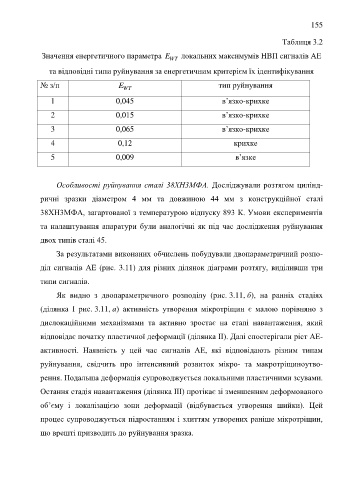

Page 155 - dyser_Stankevych

155

Таблиця 3.2

Значення енергетичного параметра E WT локальних максимумів НВП сигналів АЕ

та відповідні типи руйнування за енергетичним критерієм їх ідентифікування

№ з/п E WT тип руйнування

1 0,045 в’язко-крихке

2 0,015 в’язко-крихке

3 0,065 в’язко-крихке

4 0,12 крихке

5 0,009 в’язке

Особливості руйнування сталі 38ХН3МФА. Досліджували розтягом цилінд-

ричні зразки діаметром 4 мм та довжиною 44 мм з конструкційної сталі

38ХН3МФА, загартованої з температурою відпуску 893 К. Умови експериментів

та налаштування апаратури були аналогічні як під час дослідження руйнування

двох типів сталі 45.

За результатами виконаних обчислень побудували двопараметричний розпо-

діл сигналів АЕ (рис. 3.11) для різних ділянок діаграми розтягу, виділивши три

типи сигналів.

Як видно з двопараметричного розподілу (рис. 3.11, б), на ранніх стадіях

(ділянка І рис. 3.11, а) активність утворення мікротріщин є малою порівняно з

дислокаційними механізмами та активно зростає на етапі навантаження, який

відповідає початку пластичної деформації (ділянка ІІ). Далі спостерігали ріст АЕ-

активності. Наявність у цей час сигналів АЕ, які відповідають різним типам

руйнування, свідчить про інтенсивний розвиток мікро- та макротріщиноутво-

рення. Подальша деформація супроводжується локальними пластичними зсувами.

Остання стадія навантаження (ділянка ІІІ) протікає зі зменшенням деформованого

об’єму і локалізацією зони деформації (відбувається утворення шийки). Цей

процес супроводжується підростанням і злиттям утворених раніше мікротріщин,

що врешті призводить до руйнування зразка.
