Page 136 - Дисертація_Сободош_Наталія_Йосипівна

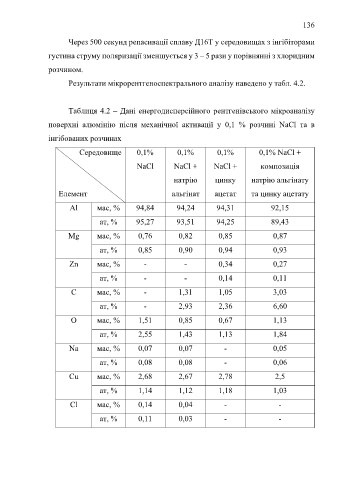

136

Через 500 секунд репасивації сплаву Д16Т у середовищах з інгібіторами

густина струму поляризації зменшується у 3 – 5 рази у порівнянні з хлоридним

розчином.

Результати мікрорентгеноспектрального аналізу наведено у табл. 4.2.

Таблиця 4.2 – Дані енергодисперсійного рентгенівського мікроаналізу

поверхні алюмінію після механічної активації у 0,1 % розчині NaCl та в

інгібованих розчинах

Середовище 0,1% 0,1% 0,1% 0,1% NaCl +

NaCl NaCl + NaCl + композиція

натрію цинку натрію альгінату

Елемент альгінат ацетат та цинку ацетату
Al мас, % 94,84 94,24 94,31 92,15

ат, % 95,27 93,51 94,25 89,43

Mg мас, % 0,76 0,82 0,85 0,87

ат, % 0,85 0,90 0,94 0,93

Zn мас, % - - 0,34 0,27

ат, % - - 0,14 0,11

C мас, % - 1,31 1,05 3,03

ат, % - 2,93 2,36 6,60

O мас, % 1,51 0,85 0,67 1,13

ат, % 2,55 1,43 1,13 1,84

Na мас, % 0,07 0,07 - 0,05

ат, % 0,08 0,08 - 0,06

Cu мас, % 2,68 2,67 2,78 2,5

ат, % 1,14 1,12 1,18 1,03

Cl мас, % 0,14 0,04 - -

ат, % 0,11 0,03 - -
