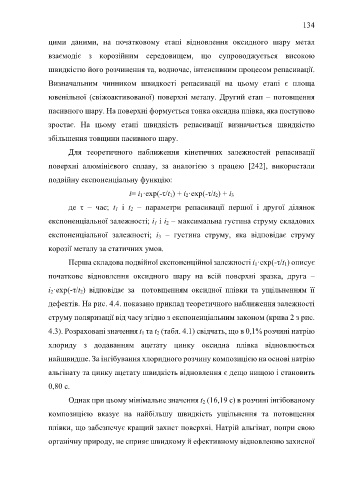

Page 134 - Дисертація_Сободош_Наталія_Йосипівна

134

цими даними, на початковому етапі відновлення оксидного шару метал

взаємодіє з корозійним середовищем, що супроводжується високою

швидкістю його розчинення та, водночас, інтенсивним процесом репасивації.

Визначальним чинником швидкості репасивації на цьому етапі є площа

ювенільної (свіжоактивованої) поверхні металу. Другий етап – потовщення

пасивного шару. На поверхні формується тонка оксидна плівка, яка поступово

зростає. На цьому етапі швидкість репасивації визначається швидкістю

збільшення товщини пасивного шару.

Для теоретичного наближення кінетичних залежностей репасивації

поверхні алюмінієвого сплаву, за аналогією з працею [242], використали

подвійну експоненціальну функцію:

і= і 1·exp(-τ/t 1) + і 2·exp(-τ/t 2) + і 3

де τ – час; t 1 і t 2 – параметри репасивації першої і другої ділянок

експоненціальної залежності; і 1 і і 2 – максимальна густина струму складових

експоненціальної залежності; і 3 – густина струму, яка відповідає струму

корозії металу за статичних умов.
Перша складова подвійної експоненційної залежності i 1·exp(-τ/t 1) описує

початкове відновлення оксидного шару на всій поверхні зразка, друга –
i 2·exp(-τ/t 2) відповідає за потовщенням оксидної плівки та ущільненням її

дефектів. На рис. 4.4. показано приклад теоретичного наближення залежності
струму поляризації від часу згідно з експоненціальним законом (крива 2 з рис.

4.3). Розраховані значення t 1 та t 2 (табл. 4.1) свідчать, що в 0,1% розчині натрію

хлориду з додаванням ацетату цинку оксидна плівка відновлюється

найшвидше. За інгібування хлоридного розчину композицією на основі натрію

альгінату та цинку ацетату швидкість відновлення є дещо нищою і становить

0,80 с.

Однак при цьому мінімальне значення t 2 (16,19 с) в розчині інгібованому

композицією вказує на найбільшу швидкість ущільнення та потовщення

плівки, що забезпечує кращий захист поверхні. Натрій альгінат, попри свою

органічну природу, не сприяє швидкому й ефективному відновленню захисної
