Page 135 - Дисертація_Сободош_Наталія_Йосипівна

135

оксидної плівки на поверхні алюмінієвого сплаву. Це, ймовірно, пов’язано з

високою молекулярною масою полімеру, яка обмежує його дифузію до

поверхні металу.

Model ExpDec2
0,08 Equation i=i1·exp(-/t1) + i2·exp(-/t2) + i3
i, мА/см 2 0,06 Chi-Sqr 0.99206 Value Standard
Reduced 8.39352E-8

Adj. R-
Square

Error
0,04
i, mA
8.9940E-5
i, mA i3 0.00041 1.97119E-6
0.04898
i1
i, mA t1 0.80368 0.00256
0,02 i, mA i2 0.01934 3.0215E-5
i, mA t2 16.19301 0.03048

0,00

0 100 200 300 400 500
, с

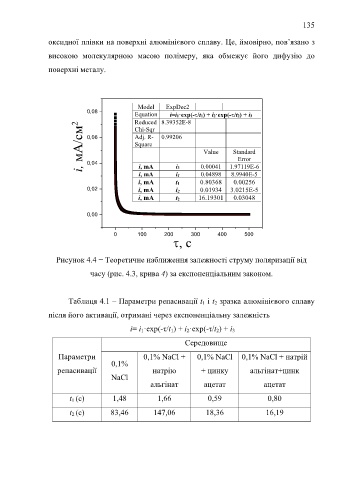

Рисунок 4.4 − Теоретичне наближення залежності струму поляризації від

часу (рис. 4.3, крива 4) за експоненціальним законом.

Таблиця 4.1 – Параметри репасивації t 1 і t 2 зразка алюмінієвого сплаву

після його активації, отримані через експоненціальну залежність

і= і 1·exp(-τ/t 1) + і 2·exp(-τ/t 2) + і 3

Середовище

Параметри 0,1% NaCl + 0,1% NaCl 0,1% NaCl + натрій
0,1%
репасивації натрію + цинку альгінат+цинк
NaCl
альгінат ацетат ацетат

t 1 (с) 1,48 1,66 0,59 0,80

t 2 (с) 83,46 147,06 18,36 16,19
