Page 141 - Дисертація_Сободош_Наталія_Йосипівна

141

численними флуктуаціями, спричиненими схоплюванням та утворенням

задирів. У розчині, інгібованому композицією на основі натрію альгінату та

ацетату цинку, коефіцієнт тертя знизився до 0,35, що приблизно вдвічі менше

порівняно з неінгібованим середовищем. Таке зниження, ймовірно, пов’язане

з формуванням на поверхні доріжки зношування захисної плівки, яка

складається з алюміній-альгінатних комплексів та нерозчинних гідроксидів

цинку [239, 219].

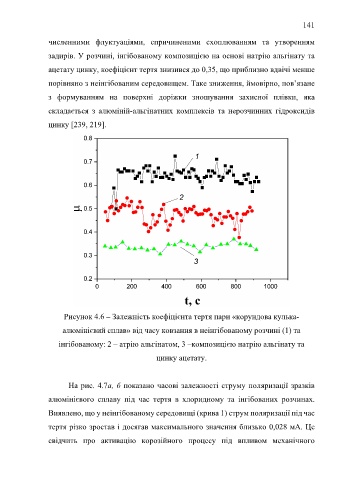

Рисунок 4.6 – Залежність коефіцієнта тертя пари «корундова кулька-

алюмінієвий сплав» від часу ковзання в неінгібованому розчині (1) та

інгібованому: 2 – атрію альгінатом, 3 –композицією натрію альгінату та

цинку ацетату.

На рис. 4.7а, б показано часові залежності струму поляризації зразків
алюмінієвого сплаву під час тертя в хлоридному та інгібованих розчинах.

Виявлено, що у неінгібованому середовищі (крива 1) струм поляризації під час
тертя різко зростав і досягав максимального значення близько 0,028 мА. Це

свідчить про активацію корозійного процесу під впливом механічного
