Page 139 - Дисертація_Сободош_Наталія_Йосипівна

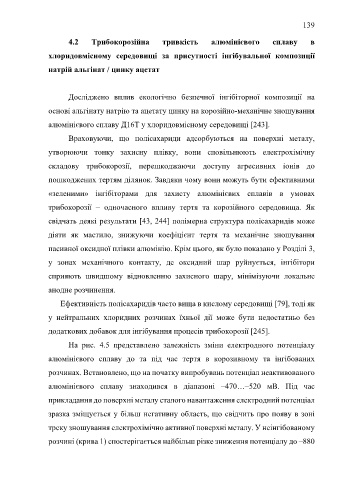

139

4.2 Трибокорозійна тривкість алюмінієвого сплаву в

хлоридовмісному середовищі за присутності інгібувальної композиції

натрій альгінат / цинку ацетат

Досліджено вплив екологічно безпечної інгібіторної композиції на

основі альгінату натрію та ацетату цинку на корозійно-механічне зношування

алюмінієвого сплаву Д16Т у хлоридовмісному середовищі [243].

Враховуючи, що полісахариди адсорбуються на поверхні металу,

утворюючи тонку захисну плівку, вони сповільнюють електрохімічну

складову трибокорозії, перешкоджаючи доступу агресивних іонів до

пошкоджених тертям ділянок. Завдяки чому вони можуть бути ефективними

«зеленими» інгібіторами для захисту алюмінієвих сплавів в умовах

трибокорозії – одночасного впливу тертя та корозійного середовища. Як

свідчать деякі результати [43, 244] полімерна структура полісахаридів може

діяти як мастило, знижуючи коефіцієнт тертя та механічне зношування

пасивної оксидної плівки алюмінію. Крім цього, як було показано у Розділі 3,
у зонах механічного контакту, де оксидний шар руйнується, інгібітори

сприяють швидшому відновленню захисного шару, мінімізуючи локальне
анодне розчинення.

Ефективність полісахаридів часто вища в кислому середовищі [79], тоді як
у нейтральних хлоридних розчинах їхньої дії може бути недостатньо без

додаткових добавок для інгібування процесів трибокорозії [245].

На рис. 4.5 представлено залежність зміни електродного потенціалу

алюмінієвого сплаву до та під час тертя в корозивному та інгібованих

розчинах. Встановлено, що на початку випробувань потенціал неактивованого

алюмінієвого сплаву знаходився в діапазоні –470…–520 мВ. Під час

прикладання до поверхні металу сталого навантаження електродний потенціал

зразка зміщується у більш негативну область, що свідчить про появу в зоні

треку зношування електрохімічно активної поверхні металу. У неінгібованому

розчині (крива 1) спостерігається найбільш різке зниження потенціалу до –880
