Page 133 - Дисертація_Сободош_Наталія_Йосипівна

133

спостерігали більше зменшення густини струму. Зокрема, у середовищі за

додавання композиції натрію альгінату та цинку ацетату за співвідношення

2
.
-3
компонентів 1 до 1 – вона спадає до 1,4 10 мA/cм . За інгібування корозивного
середовища окремими сполуками – натрієм альгінатом та цинку ацетатом –
густина струму поляризації механічно активованого зразка становила 4,1·10⁻³

2
мА/см та 1,80·10⁻³ мА/см , відповідно. Отримані результати свідчать про
2
можливість формування на алюмінієвому сплаві під час репасивації в

інгібованих розчинах поверхневої плівки з покращеними захисними

властивостями.

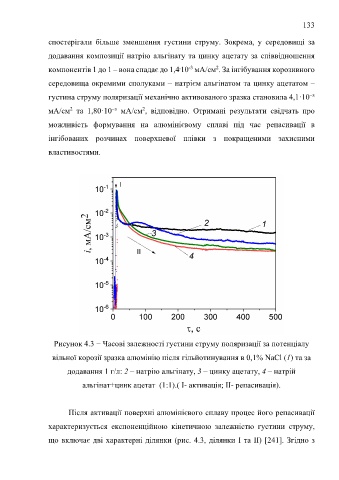

Рисунок 4.3 − Часові залежності густини струму поляризації за потенціалу

вільної корозії зразка алюмінію після гільйотинування в 0,1% NaCl (1) та за

додавання 1 г/л: 2 – натрію альгінату, 3 – цинку ацетату, 4 – натрій

альгінат+цинк ацетат (1:1).( I- активація; II- репасивація).

Після активації поверхні алюмінієвого сплаву процес його репасивації

характеризується експоненційною кінетичною залежністю густини струму,

що включає дві характерні ділянки (рис. 4.3, ділянки I та II) [241]. Згідно з
