Page 138 - Дисертація_Сободош_Наталія_Йосипівна

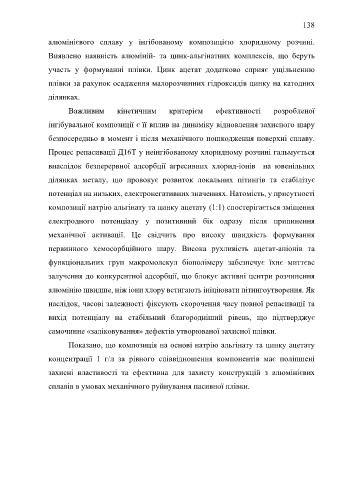

138

алюмінієвого сплаву у інгібованому композицією хлоридному розчині.

Виявлено наявність алюміній- та цинк-альгінатних комплексів, що беруть

участь у формуванні плівки. Цинк ацетат додатково сприяє ущільненню

плівки за рахунок осадження малорозчинних гідроксидів цинку на катодних

ділянках.

Важливим кінетичним критерієм ефективності розробленої

інгібувальної композиції є її вплив на динаміку відновлення захисного шару

безпосередньо в момент і після механічного пошкодження поверхні сплаву.

Процес репасивації Д16Т у неінгібованому хлоридному розчині гальмується

внаслідок безперервної адсорбції агресивних хлорид-іонів на ювенільних

ділянках металу, що провокує розвиток локальних пітингів та стабілізує

потенціал на низьких, електронегативних значеннях. Натомість, у присутності

композиції натрію альгінату та цинку ацетату (1:1) спостерігається зміщення

електродного потенціалу у позитивний бік одразу після припинення

механічної активації. Це свідчить про високу швидкість формування

первинного хемосорбційного шару. Висока рухливість ацетат-аніонів та
функціональних груп макромолекул біополімеру забезпечує їхнє миттєве

залучення до конкурентної адсорбції, що блокує активні центри розчинення
алюмінію швидше, ніж іони хлору встигають ініціювати пітингоутворення. Як

наслідок, часові залежності фіксують скорочення часу повної репасивації та
вихід потенціалу на стабільний благородніший рівень, що підтверджує

самочинне «заліковування» дефектів утворюваної захисної плівки.

Показано, що композиція на основі натрію альгінату та цинку ацетату

концентрації 1 г/л за рівного співвідношення компонентів має поліпшені

захисні властивості та ефективна для захисту конструкцій з алюмінієвих

сплавів в умовах механічного руйнування пасивної плівки.
