Page 140 - Дисертація_Сободош_Наталія_Йосипівна

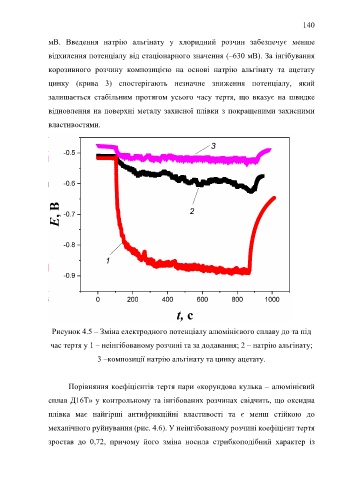

140

мВ. Введення натрію альгінату у хлоридний розчин забезпечує менше

відхилення потенціалу від стаціонарного значення (–630 мВ). За інгібування

корозивного розчину композицією на основі натрію альгінату та ацетату

цинку (крива 3) спостерігають незначне зниження потенціалу, який

залишається стабільним протягом усього часу тертя, що вказує на швидке

відновлення на поверхні металу захисної плівки з покращеними захисними

властивостями.

Рисунок 4.5 – Зміна електродного потенціалу алюмінієвого сплаву до та під

час тертя у 1 – неінгібованому розчині та за додавання; 2 – натрію альгінату;

3 –композиції натрію альгінату та цинку ацетату.

Порівняння коефіцієнтів тертя пари «корундова кулька – алюмінієвий

сплав Д16Т» у контрольному та інгібованих розчинах свідчить, що оксидна

плівка має найгірші антифрикційні властивості та є менш стійкою до

механічного руйнування (рис. 4.6). У неінгібованому розчині коефіцієнт тертя

зростав до 0,72, причому його зміна носила стрибкоподібний характер із
