Page 130 - Дисертація_Сободош_Наталія_Йосипівна
P. 130

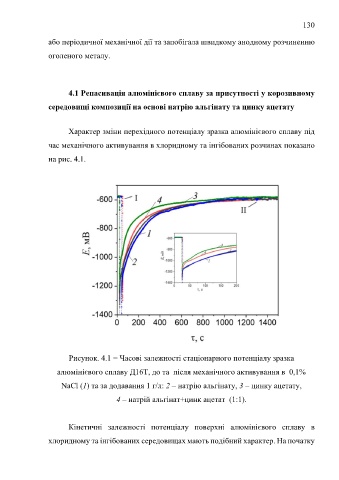

130
або періодичної механічної дії та запобігала швидкому анодному розчиненню
оголеного металу.
4.1 Репасивація алюмінієвого сплаву за присутності у корозивному
середовищі композиції на основі натрію альгінату та цинку ацетату
Характер зміни перехідного потенціалу зразка алюмінієвого сплаву під
час механічного активування в хлоридному та інгібованих розчинах показано
на рис. 4.1.
Рисунок. 4.1 − Часові залежності стаціонарного потенціалу зразка
алюмінієвого сплаву Д16Т, до та після механічного активування в 0,1%
NaCl (1) та за додавання 1 г/л: 2 – натрію альгінату, 3 – цинку ацетату,
4 – натрій альгінат+цинк ацетат (1:1).
Кінетичні залежності потенціалу поверхні алюмінієвого сплаву в
хлоридному та інгібованих середовищах мають подібний характер. На початку
