Page 97 - ДисертСемак2

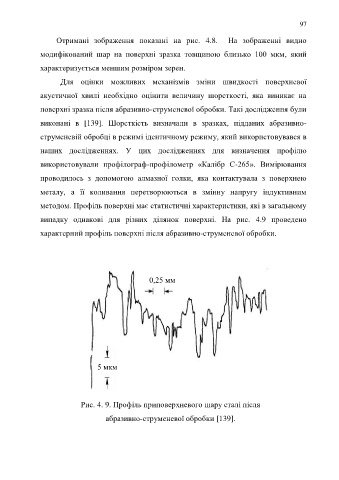

97

Отримані зображення показані на рис. 4.8. На зображенні видно

модифікований шар на поверхні зразка товщиною близько 100 мкм, який

характеризується меншим розміром зерен.

Для оцінки можливих механізмів зміни швидкості поверхневої

акустичної хвилі необхідно оцінити величину шорсткості, яка виникає на

поверхні зразка після абразивно-струменевої обробки. Такі дослідження були

виконані в [139]. Шорсткість визначали в зразках, підданих абразивно-

струменевій обробці в режимі ідентичному режиму, який використовувався в

наших дослідженнях. У цих дослідженнях для визначення профілю

використовували профілограф-профілометр «Калібр С-265». Вимірювання

проводилось з допомогою алмазної голки, яка контактувала з поверхнею

металу, а її коливання перетворюються в змінну напругу індуктивним

методом. Профіль поверхні має статистичні характеристики, які в загальному

випадку однакові для різних ділянок поверхні. На рис. 4.9 проведено

характерний профіль поверхні після абразивно-струменевої обробки.

0,25 мм

5 мкм

Рис. 4. 9. Профіль приповерхневого шару сталі після

абразивно-струменевої обробки [139].
