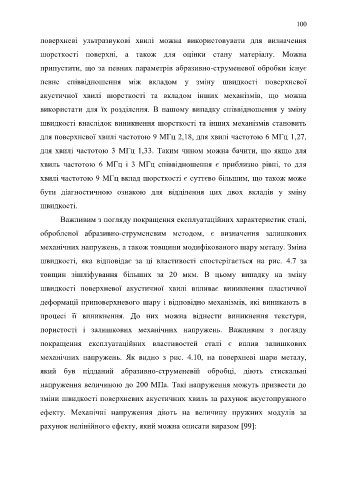

100

               поверхневі  ультразвукові  хвилі  можна  використовувати  для  визначення

               шорсткості  поверхні,  а  також  для  оцінки  стану  матеріалу.  Можна

               припустити, що за певних  параметрів абразивно-струменевої обробки  існує

               певне  співвідношення  між  вкладом  у  зміну  швидкості  поверхневої

               акустичної  хвилі  шорсткості  та  вкладом  інших  механізмів,  що  можна

               використати  для  їх  розділення.  В  нашому  випадку  співвідношення  у  зміну

               швидкості внаслідок виникнення шорсткості та інших механізмів становить

               для поверхневої хвилі частотою 9 МГц 2,18, для хвилі частотою 6 МГц 1,27,

               для  хвилі  частотою  3  МГц  1,33.  Таким  чином  можна бачити,  що  якщо для

               хвиль  частотою  6  МГц  і  3  МГц  співвідношення  є  приблизно  рівні,  то  для

               хвилі частотою 9 МГц вклад шорсткості є суттєво більшим, що також може

               бути  діагностичною  ознакою  для  відділення  цих  двох  вкладів  у  зміну

               швидкості.

                      Важливим з погляду покращення експлуатаційних характеристик сталі,

               обробленої  абразивно-струменевим  методом,  є  визначення  залишкових

               механічних напружень, а також товщини модифікованого шару металу. Зміна

               швидкості,  яка  відповідає  за  ці  властивості  спостерігається  на  рис.  4.7  за

               товщин  зішліфування  більших  за  20  мкм.  В  цьому  випадку  на  зміну

               швидкості  поверхневої  акустичної  хвилі  впливає  виникнення  пластичної

               деформації приповерхневого шару і відповідно механізмів, які виникають  в

               процесі  її  виникнення.  До  них  можна  віднести  виникнення  текстури,

               пористості  і  залишкових  механічних  напружень.  Важливим  з  погляду

               покращення  експлуатаційних  властивостей  сталі  є  вплив  залишкових

               механічних  напружень.  Як  видно  з  рис.  4.10,  на  поверхневі  шари  металу,

               який  був  підданий  абразивно-струменевій  обробці,  діють  стискальні

               напруження величиною до 200 МПа. Такі напруження можуть призвести до

               зміни швидкості поверхневих акустичних хвиль за рахунок акустопружного

               ефекту.  Механічні  напруження  діють  на  величину  пружних  модулів  за

               рахунок нелінійного ефекту, який можна описати виразом [99]:
