0 2 4 6 8 f, МГц 93
0

-2

-4
1
2
ΔV/V, % 3

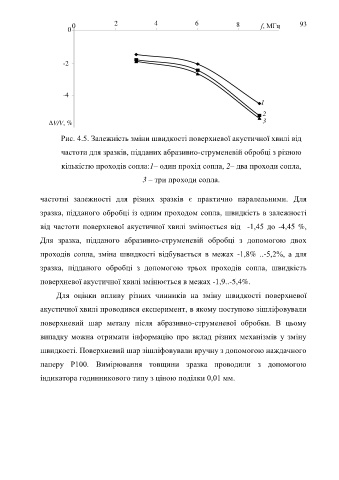

Рис. 4.5. Залежність зміни швидкості поверхневої акустичної хвилі від

частоти для зразків, підданих абразивно-струменевій обробці з різною

кількістю проходів сопла:1– один прохід сопла, 2– два проходи сопла,

3 – три проходи сопла.

частотні залежності для різних зразків є практично паралельними. Для

зразка, підданого обробці із одним проходом сопла, швидкість в залежності

від частоти поверхневої акустичної хвилі змінюється від -1,45 до -4,45 %,

Для зразка, підданого абразивно-струменевій обробці з допомогою двох

проходів сопла, зміна швидкості відбувається в межах -1,8% ..-5,2%, а для

зразка, підданого обробці з допомогою трьох проходів сопла, швидкість

поверхневої акустичної хвилі змінюється в межах -1,9..-5,4%.

Для оцінки впливу різних чинників на зміну швидкості поверхневої

акустичної хвилі проводився експеримент, в якому поступово зішліфовували

поверхневий шар металу після абразивно-струменевої обробки. В цьому

випадку можна отримати інформацію про вклад різних механізмів у зміну

швидкості. Поверхневий шар зішліфовували вручну з допомогою наждачного

паперу Р100. Вимірювання товщини зразка проводили з допомогою

індикатора годинникового типу з ціною поділки 0,01 мм.
