Для оцінки впливу процесу шліфування на властивості поверхневого

шару металу було проведену обробку сталі Ст 20, поверхня якої не була

піддана абразивно-струменевій обробці. На основі проведених досліджень

встановлено, що з похибкою вимірювання проведене шліфування не

призводить до зміни швидкості поверхневої акустичної хвилі.

0 10 20 30 40 50 60 70 h, мкм
0

1
-1

2
-2

-3
3

-4

∆V/V, %

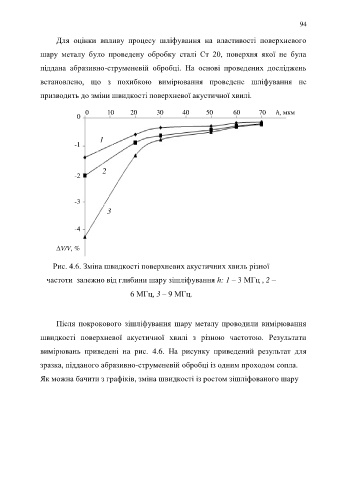

Рис. 4.6. Зміна швидкості поверхневих акустичних хвиль різної

частоти залежно від глибини шару зішліфування h: 1 – 3 МГц , 2 –

6 МГц, 3 – 9 МГц.

Після покрокового зішліфування шару металу проводили вимірювання

швидкості поверхневої акустичної хвилі з різною частотою. Результати

вимірювань приведені на рис. 4.6. На рисунку приведений результат для

зразка, підданого абразивно-струменевій обробці із одним проходом сопла.

Як можна бачити з графіків, зміна швидкості із ростом зішліфованого шару
