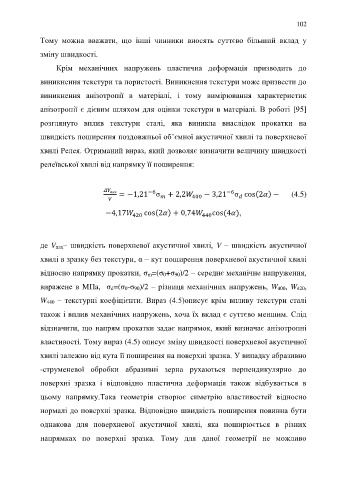

Page 102 - ДисертСемак2

102

Тому можна вважати, що інші чинники вносять суттєво більший вклад у

зміну швидкості.

Крім механічних напружень пластична деформація призводить до

виникнення текстури та пористості. Виникнення текстури може призвести до

виникнення анізотропії в матеріалі, і тому вимірювання характеристик

анізотропії є дієвим шляхом для оцінки текстури в матеріалі. В роботі [95]

розглянуто вплив текстури сталі, яка виникла внаслідок прокатки на

швидкість поширення поздовжньої об’ємної акустичної хвилі та поверхневої

хвилі Релея. Отриманий вираз, який дозволяє визначити величину швидкості

релеївської хвилі від напрямку її поширення:

пах = −1,21 σ + 2,2 − 3,21 σ cos(2 ) − (4.5)
−6
−6
400
−4,17 420 cos(2 ) + 0,74 440 cos (4 ),

де V пах– швидкість поверхневої акустичної хвилі, V – швидкість акустичної

хвилі в зразку без текстури, α – кут поширення поверхневої акустичної хвилі

відносно напрямку прокатки, σ m=(σ 0+σ 90)/2 – середнє механічне напруження,

виражене в МПа, σ d=(σ 0-σ 90)/2 – різниця механічних напружень, W 400, W 420,

W 440 – текстурні коефіцієнти. Вираз (4.5)описує крім впливу текстури сталі

також і вплив механічних напружень, хоча їх вклад є суттєво меншим. Слід

відзначити, що напрям прокатки задає напрямок, який визначає анізотропні

властивості. Тому вираз (4.5) описує зміну швидкості поверхневої акустичної

хвилі залежно від кута її поширення на поверхні зразка. У випадку абразивно

-струменевої обробки абразивні зерна рухаються перпендикулярно до

поверхні зразка і відповідно пластична деформація також відбувається в

цьому напрямку.Така геометрія створює симетрію властивостей відносно

нормалі до поверхні зразка. Відповідно швидкість поширення повинна бути

однакова для поверхневої акустичної хвилі, яка поширюється в різних

напрямках по поверхні зразка. Тому для даної геометрії не можливо
