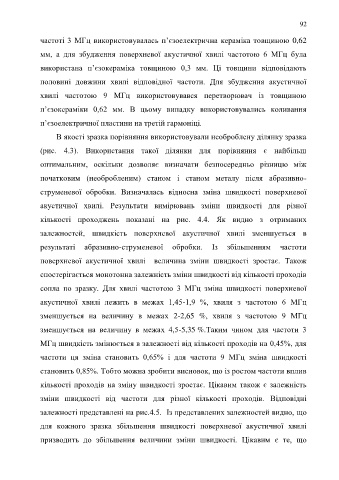

92

частоті 3 МГц використовувалась п’єзоелектрична кераміка товщиною 0,62

мм, а для збудження поверхневої акустичної хвилі частотою 6 МГц була

використана п’єзокераміка товщиною 0,3 мм. Ці товщини відповідають

половині довжини хвилі відповідної частоти. Для збудження акустичної

хвилі частотою 9 МГц використовувався перетворювач із товщиною

п’єзокераміки 0,62 мм. В цьому випадку використовувались коливання

п’єзоелектричної пластини на третій гармоніці.

В якості зразка порівняння використовували необроблену ділянку зразка

(рис. 4.3). Використання такої ділянки для порівняння є найбільш

оптимальним, оскільки дозволяє визначати безпосередньо різницю між

початковим (необробленим) станом і станом металу після абразивно-

струменевої обробки. Визначалась відносна зміна швидкості поверхневої

акустичної хвилі. Результати вимірювань зміни швидкості для різної

кількості проходжень показані на рис. 4.4. Як видно з отриманих

залежностей, швидкість поверхневої акустичної хвилі зменшується в

результаті абразивно-струменевої обробки. Із збільшенням частоти

поверхневої акустичної хвилі величина зміни швидкості зростає. Також

спостерігається монотонна залежність зміни швидкості від кількості проходів

сопла по зразку. Для хвилі частотою 3 МГц зміна швидкості поверхневої

акустичної хвилі лежить в межах 1,45-1,9 %, хвиля з частотою 6 МГц

зменшується на величину в межах 2-2,65 %, хвиля з частотою 9 МГц

зменшується на величину в межах 4,5-5,35 %.Таким чином для частоти 3

МГц швидкість змінюється в залежності від кількості проходів на 0,45%, для

частоти ця зміна становить 0,65% і для частоти 9 МГц зміна швидкості

становить 0,85%. Тобто можна зробити висновок, що із ростом частоти вплив

кількості проходів на зміну швидкості зростає. Цікавим також є залежність

зміни швидкості від частоти для різної кількості проходів. Відповідні

залежності представлені на рис.4.5. Із представлених залежностей видно, що

для кожного зразка збільшення швидкості поверхневої акустичної хвилі

призводить до збільшення величини зміни швидкості. Цікавим є те, що
