результати визначення розподілу швидкості поздовжньої акустичної хвилі

показані на рис. 5.14, 5.15. На рис. 5.14 показано розподіл поздовжньої

акустичної хвилі в зразку із ступенем деформації 26 %, а на рис. 5.15 – розподіл

ΔV/V, %
2
0

-0,2
1

-0,4

-0,6
0 100 200 Х, мм

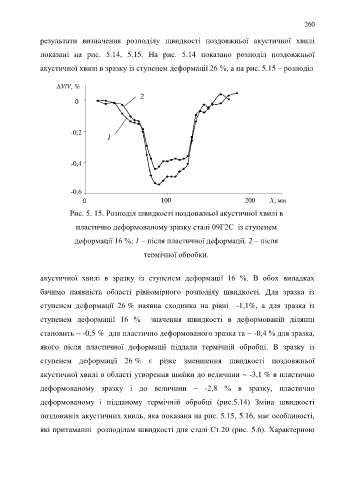

Рис. 5. 15. Розподіл швидкості поздовжньої акустичної хвилі в

пластично деформованому зразку сталі 09Г2С із ступенем

деформації 16 %: 1 – після пластичної деформації, 2 – після

термічної обробки.

акустичної хвилі в зразку із ступенем деформації 16 %. В обох випадках

бачимо наявність області рівномірного розподілу швидкості. Для зразка із

ступенем деформації 26 % наявна сходинка на рівні -1,1%, а для зразка із

ступенем деформації 16 % значення швидкості в деформованій ділянці

становить ~ -0,5 % для пластично деформованого зразка та ~ -0,4 % для зразка,

якого після пластичної деформації піддали термічній обробці. В зразку із

ступенем деформації 26 % є різке зменшення швидкості поздовжньої

акустичної хвилі в області утворення шийки до величини ~ -3,1 % в пластично

деформованому зразку і до величини ~ -2,8 % в зразку, пластично

деформованому і підданому термічній обробці (рис.5.14) Зміна швидкості

поздовжніх акустичних хвиль, яка показана на рис. 5.15, 5.16, має особливості,

які притаманні розподілам швидкості для сталі Ст.20 (рис. 5.6). Характерною
