Page 259 - ДисМокрий21

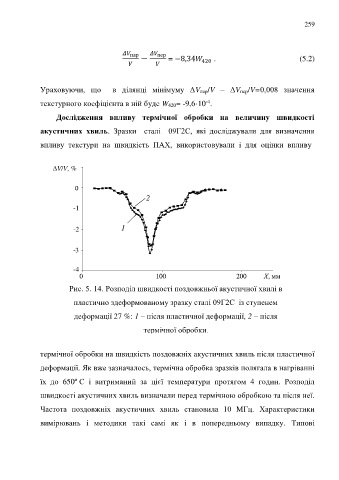

259

пар − пер . (5.2)
= −8,34 420

Ураховуючи, що в ділянці мінімуму ΔV пар/V – ΔV пер/V=0,008 значення

-4
текстурного коефіцієнта в ній буде W 420= -9,6·10 .
Дослідження впливу термічної обробки на величину швидкості

акустичних хвиль. Зразки сталі 09Г2С, які досліджували для визначення

впливу текстури на швидкість ПАХ, використовували і для оцінки впливу

ΔV/V, %

0
2

-1

-2 1

-3

-4
0 100 200 Х, мм
Рис. 5. 14. Розподіл швидкості поздовжньої акустичної хвилі в

пластично здеформованому зразку сталі 09Г2С із ступенем

деформації 27 %: 1 – після пластичної деформації, 2 – після

термічної обробки.

термічної обробки на швидкість поздовжніх акустичних хвиль після пластичної

деформації. Як вже зазначалось, термічна обробка зразків полягала в нагріванні

їх до 650º С і витриманий за цієї температури протягом 4 годин. Розподіл

швидкості акустичних хвиль визначали перед термічною обробкою та після неї.

Частота поздовжніх акустичних хвиль становила 10 МГц. Характеристики

вимірювань і методики такі самі як і в попередньому випадку. Типові
