263

паралельному розтягу зразка. Використовували контактний п’єзоелектричний

перетворювач з двома жорстко з’єднаними призмами для збудження та

прийому ПАХ (рис. 3.3). Визначення швидкості ПАХ проводили на установці

ΔV/V, %

0
2

1
-0.4

-0.8
Х, мм
0 40 80

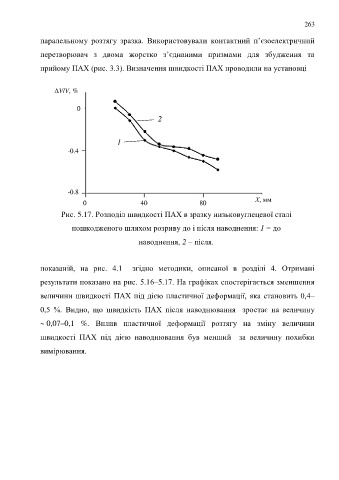

Рис. 5.17. Розподіл швидкості ПАХ в зразку низьковуглецевої сталі

пошкодженого шляхом розриву до і після наводнення: 1 − до

наводнення, 2 – після.

показаній, на рис. 4.1 згідно методики, описаної в розділі 4. Отримані

результати показано на рис. 5.16–5.17. На графіках спостерігається зменшення

величини швидкості ПАХ під дією пластичної деформації, яка становить 0,4–

0,5 %. Видно, що швидкість ПАХ після наводнювання зростає на величину

~ 0,07–0,1 %. Вплив пластичної деформації розтягу на зміну величини

швидкості ПАХ під дією наводнювання був менший за величину похибки

вимірювання.
