257

залишкових механічних напружень і густини дислокацій в пластично

деформованих зразках. На рис. 5.13 показані результати досліджень швидкості

ΔV/V,%
1

0

2

-1

-2
0 100 200 X, мм

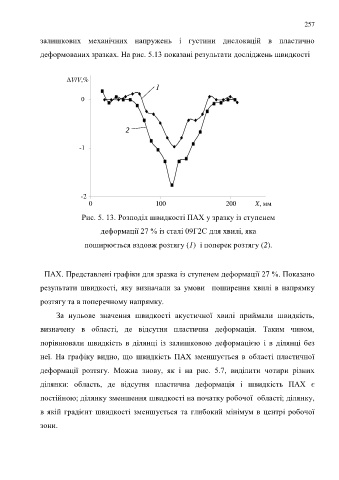

Рис. 5. 13. Розподіл швидкості ПАХ у зразку із ступенем

деформації 27 % із сталі 09Г2С для хвилі, яка

поширюється вздовж розтягу (1) і поперек розтягу (2).

ПАХ. Представлені графіки для зразка із ступенем деформації 27 %. Показано

результати швидкості, яку визначали за умови поширення хвилі в напрямку

розтягу та в поперечному напрямку.

За нульове значення швидкості акустичної хвилі приймали швидкість,

визначену в області, де відсутня пластична деформація. Таким чином,

порівнювали швидкість в ділянці із залишковою деформацією і в ділянці без

неї. На графіку видно, що швидкість ПАХ зменшується в області пластичної

деформації розтягу. Можна знову, як і на рис. 5.7, виділити чотири різних

ділянки: область, де відсутня пластична деформація і швидкість ПАХ є

постійною; ділянку зменшення швидкості на початку робочої області; ділянку,

в якій градієнт швидкості зменшується та глибокий мінімум в центрі робочої

зони.
