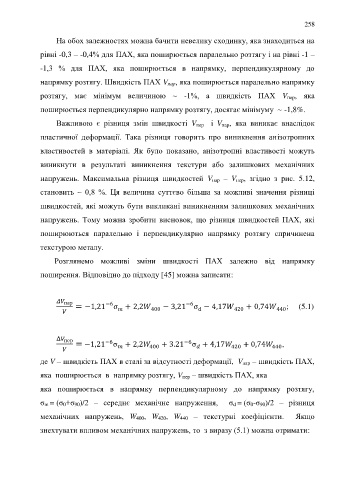

Page 258 - ДисМокрий21

258

На обох залежностях можна бачити невелику сходинку, яка знаходиться на

рівні -0,3 – -0,4% для ПАХ, яка поширюється паралельно розтягу і на рівні -1 –

-1,3 % для ПАХ, яка поширюється в напрямку, перпендикулярному до

напрямку розтягу. Швидкість ПАХ V пар, яка поширюється паралельно напрямку

розтягу, має мінімум величиною ~ -1%, а швидкість ПАХ V пер, яка

поширюється перпендикулярно напрямку розтягу, досягає мінімуму ~ -1,8%.

Важливою є різниця змін швидкості V пер і V пар, яка виникає внаслідок

пластичної деформації. Така різниця говорить про виникнення анізотропних

властивостей в матеріалі. Як було показано, анізотропні властивості можуть

виникнути в результаті виникнення текстури або залишкових механічних

напружень. Максимальна різниця швидкостей V пар – V пер, згідно з рис. 5.12,

становить ~ 0,8 %. Ця величина суттєво більша за можливі значення різниці

швидкостей, які можуть бути викликані виникненням залишкових механічних

напружень. Тому можна зробити висновок, що різниця швидкостей ПАХ, які

поширюються паралельно і перпендикулярно напрямку розтягу спричинена

текстурою металу.

Розглянемо можливі зміни швидкості ПАХ залежно від напрямку

поширення. Відповідно до підходу [45] можна записати:

пар −6 −6
= −1,21 σ + 2,2 − 3,21 σ − 4,17 + 0,74 ; (5.1)
400 d 420 440

Δ пер
−6
−6
= −1,21 σ + 2,2 + 3.21 σ + 4,17 + 0,74 ,
400 420 440
де V – швидкість ПАХ в сталі за відсутності деформації, V пар – швидкість ПАХ,
яка поширюється в напрямку розтягу, V пер – швидкість ПАХ, яка

яка поширюється в напрямку перпендикулярному до напрямку розтягу,

σ m = (σ 0+σ 90)/2 – середнє механічне напруження, σ d = (σ 0-σ 90)/2 – різниця

механічних напружень, W 400, W 420, W 440 – текстурні коефіцієнти. Якщо

знехтувати впливом механічних напружень, то з виразу (5.1) можна отримати:
