Page 262 - ДисМокрий21

262

відпалених зразках, що пов’язують зі зменшенням статичних напружень

кристалічної гратки. Цей висновок зроблено на основі рентгенівських

досліджень. В праці [43] також відмічають ріст чіткості рентгенівських ліній в

пластично деформованому зразку після нагріву до 200-300° С, що говорить про

зняття спотворень кристалічної гратки.

Дослідженя впливу наводнювання в пластично деформованому

металі на швидкість ПАХ. Поряд із пластичною деформацією, наводнювання

металів також є важливим процесом, який часто супроводжує експлуатацію

різних елементів конструкцій. Досліджували розподіл по поверхні швидкості

ΔV/V, %

0

2

-0.4
1

-0.8
0 50 100 150 Х, мм

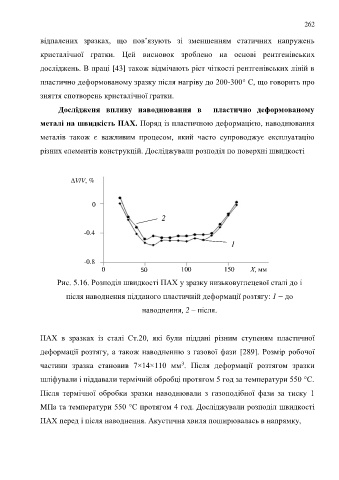

Рис. 5.16. Розподіл швидкості ПАХ у зразку низьковуглецевої сталі до і

після наводнення підданого пластичній деформації розтягу: 1 − до

наводнення, 2 – після.

ПАХ в зразках із сталі Ст.20, які були піддані різним ступеням пластичної

деформації розтягу, а також наводненню з газової фази [289]. Розмір робочої

3
частини зразка становив 7×14×110 мм . Після деформації розтягом зразки
шліфували і піддавали термічній обробці протягом 5 год за температури 550 °С.

Після термічної обробки зразки наводнювали з газоподібної фази за тиску 1

МПа та температури 550 °С протягом 4 год. Досліджували розподіл швидкості

ПАХ перед і після наводнення. Акустична хвиля поширювалась в напрямку,
