Page 265 - ДисМокрий21

265

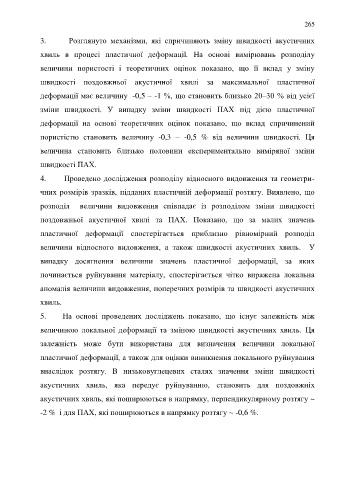

3. Розглянуто механізми, які спричиняють зміну швидкості акустичних

хвиль в процесі пластичної деформації. На основі вимірювань розподілу

величини пористості і теоретичних оцінок показано, що її вклад у зміну

швидкості поздовжньої акустичної хвилі за максимальної пластичної

деформації має величину -0,5 – -1 %, що становить близько 20–30 % від усієї

зміни швидкості. У випадку зміни швидкості ПАХ під дією пластичної

деформації на основі теоретичних оцінок показано, що вклад спричинений

пористістю становить величину -0,3 – -0,5 % від величини швидкості. Ця

величина становить близько половини експериментально виміряної зміни

швидкості ПАХ.

4. Проведено дослідження розподілу відносного видовження та геометри-

чних розмірів зразків, підданих пластичній деформації розтягу. Виявлено, що

розподіл величини видовження співпадає із розподілом зміни швидкості

поздовжньої акустичної хвилі та ПАХ. Показано, що за малих значень

пластичної деформації спостерігається приблизно рівномірний розподіл

величини відносного видовження, а також швидкості акустичних хвиль. У

випадку досягнення величини значень пластичної деформації, за яких

починається руйнування матеріалу, спостерігається чітко виражена локальна

аномалія величини видовження, поперечних розмірів та швидкості акустичних

хвиль.

5. На основі проведених досліджень показано, що існує залежність між

величиною локальної деформації та зміною швидкості акустичних хвиль. Ця

залежність може бути використана для визначення величини локальної

пластичної деформації, а також для оцінки виникнення локального руйнування

внаслідок розтягу. В низьковуглецевих сталях значення зміни швидкості

акустичних хвиль, яка передує руйнуванню, становить для поздовжніх

акустичних хвиль, які поширюються в напрямку, перпендикулярному розтягу ~

-2 % і для ПАХ, які поширюються в напрямку розтягу ~ -0,6 %.
