256

Отже, швидкість ПАХ є більш зручною для оцінки пластичної деформації,

оскільки для її визначення не потрібно виготовляти зразки правильної форми, і,

відповідно, вона може бути визначена на об’єктах контролю, які перебувають в

експлуатації.

Вивчення впливу текстури пластично деформованого металу на зміну

швидкості ПАХ. З метою вивчення впливу текстури, яка виникає (змінюється)

за пластичної деформації на
Перетворювач
швидкість акустичних хвиль
Зразок
були проведені дослідження

зразків із сталі 09Г2С, піддані

пластичній деформації розтягу

[288, 289]. Визначали розподіл

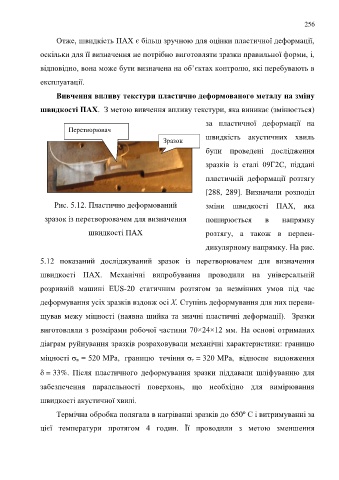

Рис. 5.12. Пластично деформований зміни швидкості ПАХ, яка

зразок із перетворювачем для визначення поширюється в напрямку

швидкості ПАХ розтягу, а також в перпен-

дикулярному напрямку. На рис.

5.12 показаний досліджуваний зразок із перетворювачем для визначення

швидкості ПАХ. Механічні випробування проводили на універсальній

розривній машині EUS-20 статичним розтягом за незмінних умов під час

деформування усіх зразків вздовж осі Х. Ступінь деформування для них переви-

щував межу міцності (наявна шийка та значні пластичні деформації). Зразки

виготовляли з розмірами робочої частини 70×24×12 мм. На основі отриманих

діаграм руйнування зразків розраховували механічні характеристики: границю

міцності  в = 520 МРа, границю течіння  т = 320 МРа, відносне видовження

 = 33%. Після пластичного деформування зразки піддавали шліфуванню для

забезпечення паралельності поверхонь, що необхідно для вимірювання

швидкості акустичної хвилі.

Термічна обробка полягала в нагріванні зразків до 650º С і витримуванні за

цієї температури протягом 4 годин. Її проводили з метою зменшення
