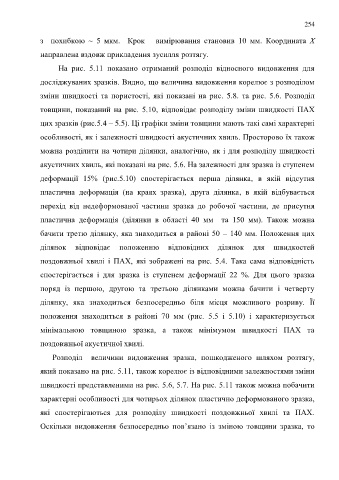

               з    похибкою  ~  5  мкм.    Крок        вимірювання  становив  10  мм.  Координата  Х

               направлена вздовж прикладення зусилля розтягу.

                      На  рис.  5.11  показано  отриманий  розподіл  відносного  видовження  для

               досліджуваних зразків. Видно, що величина видовження корелює з розподілом

               зміни  швидкості  та  пористості,  які  показані  на  рис.  5.8.  та  рис.  5.6.  Розподіл

               товщини,  показаний  на  рис.  5.10,  відповідає  розподілу  зміни  швидкості  ПАХ

               цих зразків (рис.5.4 – 5.5). Ці графіки зміни товщини мають такі самі характерні

               особливості, як і залежності швидкості акустичних хвиль. Просторово їх також

               можна розділити на чотири ділянки, аналогічно, як і для розподілу швидкості

               акустичних хвиль, які показані на рис. 5.6. На залежності для зразка із ступенем

               деформації  15%  (рис.5.10)  спостерігається  перша  ділянка,  в  якій  відсутня

               пластична  деформація  (на  краях  зразка),  друга  ділянка,  в  якій  відбувається

               перехід  від  недеформованої  частини  зразка  до  робочої  частини,  де  присутня

               пластична  деформація  (ділянки  в  області  40  мм    та  150  мм).  Також  можна

               бачити третю ділянку, яка знаходиться в районі 50  – 140 мм. Положення цих

               ділянок  відповідає  положенню  відповідних  ділянок  для  швидкостей

               поздовжньої  хвилі  і  ПАХ,  які  зображені  на  рис.  5.4.  Така  сама  відповідність

               спостерігається  і  для  зразка  із  ступенем  деформації  22  %.  Для  цього  зразка

               поряд  із  першою,  другою  та  третьою  ділянками  можна  бачити  і  четверту

               ділянку,  яка  знаходиться  безпосередньо  біля  місця  можливого  розриву.  Її

               положення  знаходиться  в  районі  70  мм  (рис.  5.5  і  5.10)  і  характеризується

               мінімальною  товщиною  зразка,  а  також  мінімумом  швидкості  ПАХ  та

               поздовжньої акустичної хвилі.

                   Розподіл    величини  видовження  зразка,  пошкодженого  шляхом  розтягу,

               який показано на рис. 5.11, також корелює із відповідними залежностями зміни

               швидкості представленими на рис. 5.6, 5.7. На рис. 5.11 також можна побачити

               характерні особливості для чотирьох ділянок пластично деформованого зразка,

               які  спостерігаються  для  розподілу  швидкості  поздовжньої  хвилі  та  ПАХ.

               Оскільки  видовження  безпосередньо  пов’язано  із  зміною  товщини  зразка,  то
