253

               виміряне  локальне  видовження  зразків  після  пластичної  деформації.  Для

               визначення  величини  розтягу  використовувався  метод  сітки.  На  зразок

               наносилась  сітка  і  вимірювалось  відносне  видовження  елементів  сітки  з

               допомогою катетометра КМ-6. Катетометр дозволяв визначати положення сітки



           H, мм                                              H, мм
                7                                                 7


                                                                 6,
                                                                 5

               6,                                                 6
               5
                                                                 5,5



                6                                                 5
                  0         50        100        150      Х, мм              50       100       150      Х, мм
                                       а                                                б

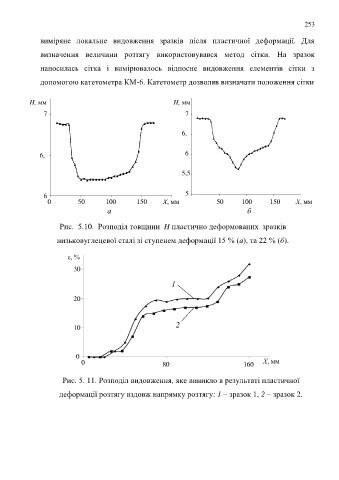

                      Рис.  5.10.  Розподіл товщини  H пластично деформованих  зразків

                     низьковуглецевої сталі зі ступенем деформації 15 % (а), та 22 % (б).


                         ε, %
                           30

                                                             1


                           20




                           10                                  2




                            0
                              0                           80                           160   Х, мм

                       Рис. 5. 11. Розподіл видовження, яке виникло в результаті пластичної


                      деформації розтягу вздовж напрямку розтягу: 1 – зразок 1, 2 – зразок 2.
