пластичної деформації в інших зонах зразка.

Друга ділянка знаходиться на початку робочої області. В ній є перехід від

широкої до вузької частини зразка, тобто до початку робочої ділянки, яка

ΔV/V, %

Δρ/ρ, %

-0.2

1
-0.6
2

-1.0 3

-1.4
0 80 160 X, мм
а

ΔV/V, %
Δρ/ρ, %

-0.2
1

2
-0.6 3

-1.0

-1.4
0 80 160 X, мм
б

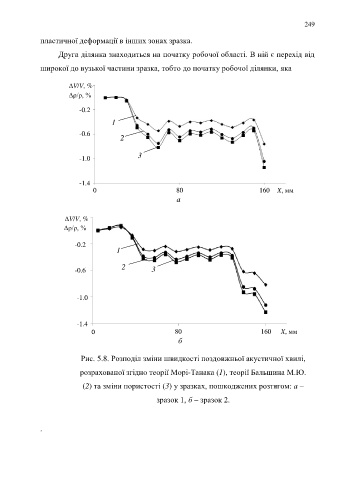

Рис. 5.8. Розподіл зміни швидкості поздовжньої акустичної хвилі,

розрахованої згідно теорії Морі-Танака (1), теорії Бальшина М.Ю.

(2) та зміни пористості (3) у зразках, пошкоджених розтягом: а –

зразок 1, б – зразок 2.

.
