246

∆V/V, %

1

2

X, мм

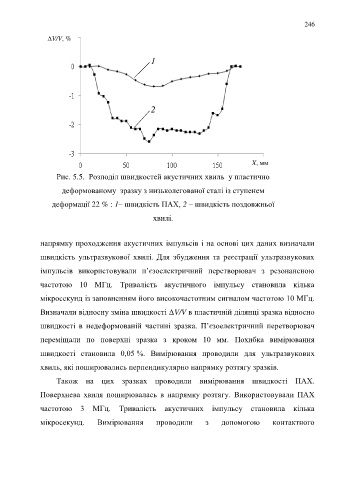

Рис. 5.5. Розподіл швидкостей акустичних хвиль у пластично

деформованому зразку з низьколегованої сталі із ступенем

деформації 22 % : 1– швидкість ПАХ, 2 – швидкість поздовжньої

хвилі.

напрямку проходження акустичних імпульсів і на основі цих даних визначали

швидкість ультразвукової хвилі. Для збудження та реєстрації ультразвукових

імпульсів використовували п’єзоелектричний перетворювач з резонансною

частотою 10 МГц. Тривалість акустичного імпульсу становила кілька

мікросекунд із заповненням його високочастотним сигналом частотою 10 МГц.

Визначали відносну зміна швидкості ΔV/V в пластичній ділянці зразка відносно
швидкості в недеформованій частині зразка. П’єзоелектричний перетворювач

переміщали по поверхні зразка з кроком 10 мм. Похибка вимірювання
швидкості становила 0,05 %. Вимірювання проводили для ультразвукових

хвиль, які поширювались перпендикулярно напрямку розтягу зразків.
Також на цих зразках проводили вимірювання швидкості ПАХ.

Поверхнева хвиля поширювалась в напрямку розтягу. Використовували ПАХ

частотою 3 МГц. Тривалість акустичних імпульсу становила кілька

мікросекунд. Вимірювання проводили з допомогою контактного
