Page 248 - ДисМокрий21

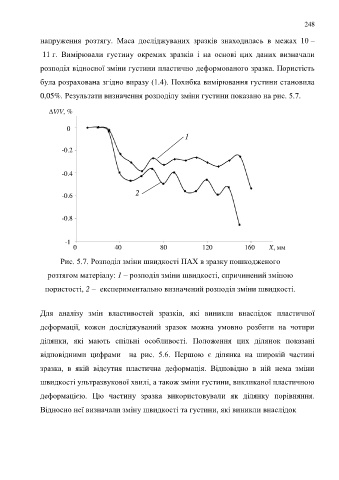

248

напруження розтягу. Маса досліджуваних зразків знаходилась в межах 10 –

11 г. Вимірювали густину окремих зразків і на основі цих даних визначали

розподіл відносної зміни густини пластично деформованого зразка. Пористість

була розрахована згідно виразу (1.4). Похибка вимірювання густини становила

0,05%. Результати визначення розподілу зміни густини показано на рис. 5.7.

ΔV/V, %

0
1

-0.2

-0.4

-0.6 2

-0.8

-1
0 40 80 120 160 X, мм

Рис. 5.7. Розподіл зміни швидкості ПАХ в зразку пошкодженого

розтягом матеріалу: 1 – розподіл зміни швидкості, спричинений зміною

пористості, 2 – експериментально визначений розподіл зміни швидкості.

Для аналізу змін властивостей зразків, які виникли внаслідок пластичної

деформації, кожен досліджуваний зразок можна умовно розбити на чотири

ділянки, які мають спільні особливості. Положення цих ділянок показані

відповідними цифрами на рис. 5.6. Першою є ділянка на широкій частині

зразка, в якій відсутня пластична деформація. Відповідно в ній нема зміни

швидкості ультразвукової хвилі, а також зміни густини, викликаної пластичною

деформацією. Цю частину зразка використовували як ділянку порівняння.

Відносно неї визначали зміну швидкості та густини, які виникли внаслідок
