п’єзоелектричного перетворювача, в якого жорстко з’єднана випромінююча та

приймаюча частини (рис. 3.3). Під час проведення вимірювань використо-

вували установку, схема якої зображена на рис. 4.1. Результати вимірювань

швидкості ПАХ та поздовжньої акустичної хвилі приведені на рис. 5.4–5.7.

ΔV/V,%
Δρ/ρ,%
0

-1
1
-2
2
-3

-4 1 2 3 4

-5
0 80 160 Х, мм
а
ΔV/V,%
Δρ/ρ,%
0

-1 1
2
-2

-3 1 2 3 4

-4
80 160 Х, мм
б

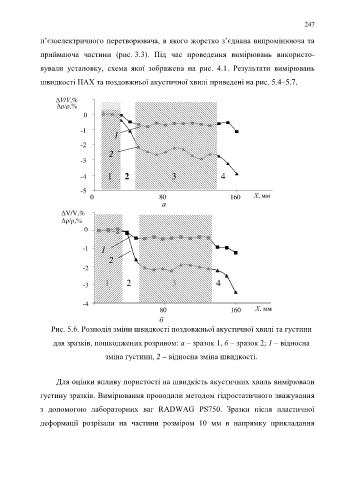

Рис. 5.6. Розподіл зміни швидкості поздовжньої акустичної хвилі та густини

для зразків, пошкоджених розривом: а – зразок 1, б – зразок 2; 1 – відносна

зміна густини, 2 – відносна зміна швидкості.

Для оцінки впливу пористості на швидкість акустичних хвиль вимірювали

густину зразків. Вимірювання проводили методом гідростатичного зважування

з допомогою лабораторних ваг RADWAG PS750. Зразки після пластичної

деформації розрізали на частини розміром 10 мм в напрямку прикладання
